萬向腳輪結構

發布日期：2025-11-01 16:20 來源：http://www.shkzzs.cn 點擊：

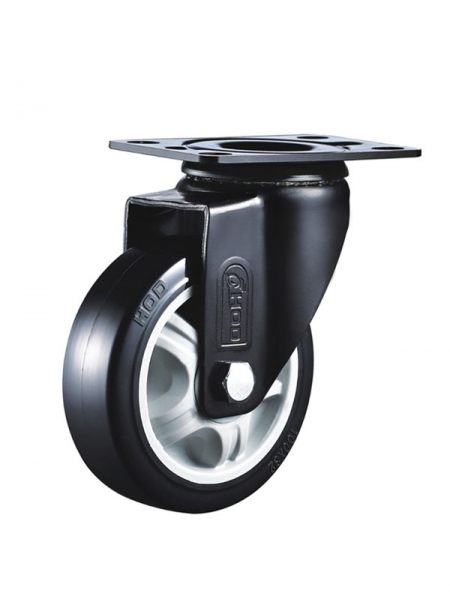

萬向腳輪的結構會比固定腳輪的結構稍微複雜一些，因為多了轉向平台。那麽萬向腳輪結構式怎麽樣的呢? 下麵17c视频腳輪就跟大家介紹一下：

萬向腳輪的核心結構組成部分

安裝基礎部件、旋轉核心部件、滾動執行部件及功能輔助部件四部分組成

1. 安裝基礎部件：頂板（Top Plate）

作用：作為腳輪與設備的連接載體，直接通過螺栓固定在設備底部。
關鍵特性：
材質多為冷軋鋼板（厚度 3-8mm，重型場景用更厚鋼板），表麵常做鍍鋅或噴塑處理防腐蝕；
預設 4-6 個安裝孔，常見孔距規格有 45×45mm、50×50mm、72×72mm（歐標），適配不同設備的安裝需求。

2. 旋轉核心部件：實現 “萬向” 的關鍵

這是萬向腳輪區別於固定腳輪的核心結構，決定旋轉靈活性與使用壽命。
旋轉叉架（Swivel Yoke）：
作用：連接頂板與輪子的 “橋梁”，通過繞中心旋轉帶動輪子改變方向。
特性：多為 U 型或 L 型衝壓結構，重型腳輪會采用鍛造工藝增強強度，避免重載下變形。
滾道（Raceway）：
作用：位於頂板底部與旋轉叉架頂部之間的環形軌道，內置滾珠 / 滾柱，減少旋轉摩擦。
分類：
單滾道：輕型腳輪常用，結構簡單，成本低；
雙滾道：重型腳輪標配，上下兩層軌道分擔載荷，抗衝擊性更強，適合噸級承重場景。
滾珠軸承（Ball Bearings）：
作用：嵌入滾道內，將 “滑動摩擦” 轉為 “滾動摩擦”，降低旋轉阻力。
特性：材質為高碳鉻軸承鋼（如 GCr15），部分高端型號會填充長效潤滑脂，減少維護頻率。
軸銷 / 主銷（Kingpin）：
作用：貫穿頂板與旋轉叉架的中心軸，定位旋轉中心，防止偏移。
特殊設計：無主銷（Kingpinless）結構會取消獨立軸銷，將頂板與內滾道一體化，更耐衝擊，適合惡劣工況（如礦山、重型機械）。

3. 滾動執行部件：輪子與輪軸

輪子（Wheel）：
作用：直接接觸地麵，承擔全部載荷並實現直線滾動。
核心參數：
材質：根據場景選擇（橡膠輪靜音、聚氨酯輪耐磨、金屬輪承重高）；
直徑：常見 50-200mm，直徑越大推動越省力，適合長距離移動場景。
輪軸（Wheel Axle）：
作用：穿入旋轉叉架兩側的軸孔，固定輪子位置，確保輪子繞軸平穩轉動。
特性：材質為 45# 鋼，表麵做調質處理增強硬度，兩端常帶卡簧或螺母防脫落。

4. 功能輔助部件：提升安全性與適配性

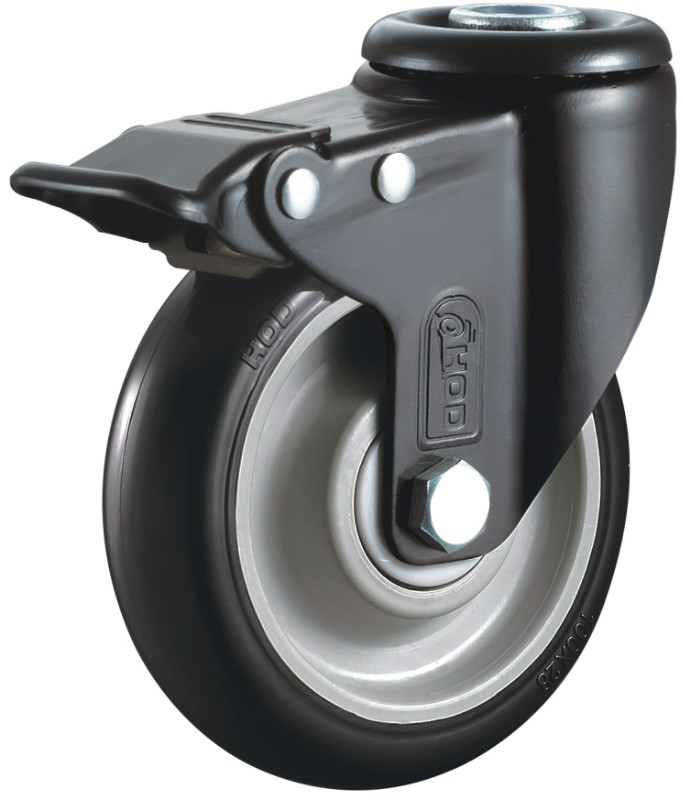

刹車裝置（Locking Mechanism）：
分類：
輪刹：鎖定輪子本身，防止滾動；
轉向刹（定向鎖）：鎖定旋轉叉架，使萬向腳輪臨時變為固定腳輪，適合直線長距離推送。
防塵 / 防異物結構：
如密封圈（Seal Ring）或防塵罩（Dust Cover），包裹滾道與滾珠，防止灰塵、碎屑進入影響旋轉，適配食品、醫藥等潔淨場景。

總之，在深入了解萬向腳輪的結構之前，可以在回顧一下腳輪的組成，可能會對你更有幫助。萬向腳輪的結構由：安裝基礎部件、旋轉核心部件、滾動執行部件及功能輔助部件四大部分組成。
